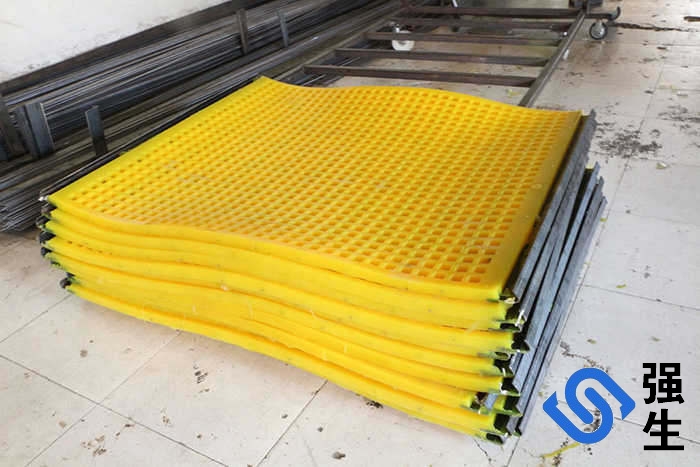

聚氨酯筛网在不同温度和湿度环境下会发生性能变化。在高温环境下，聚氨酯软化，弹性模量和硬度降低，可能导致聚氨酯筛网无法承受静态压力和动态冲击力。低温环境下，聚氨酯变硬变脆，筛网对冲击载荷更敏感。在高湿度环境下，聚氨酯吸湿，重量增加、尺寸膨胀，可能影响筛网的承载能力并导致筛孔堵塞和物料粘连。在腐蚀性环境下，聚氨酯会受到化学物质的侵蚀，强度降低，表面粗糙。

　　一、温度环境方面

　　1、高温环境：聚氨酯是一种高分子材料，温度对其性能有显著影响。在高温环境下，聚氨酯会发生软化现象。例如，当温度达到60-80℃时，聚氨酯的弹性模量会降低，硬度下降。如果是在一个持续高温的环境(如某些化工行业的烘干后物料筛分)，正常情况下筛网能承受一定的静态压力和动态冲击力，但随着温度升高，它承受这些力的能力会变弱。

　　可以通过热分析测试(如热重分析、动态热机械分析)来确定在不同高温下聚氨酯材料的力学性能变化。一般来说，当温度每升高10℃，如果材料的抗压强度降低超过10%，那么过载判断标准中的压力阈值就需要相应降低。例如，原本能承受100kPa压力的筛网，在温度升高30℃后，压力阈值可能要降低到70kPa左右。同时，观察筛网在高温下的变形情况也很重要。如果筛网在正常温度下允许的最大变形量为5mm，在高温下变形量达到10mm且无法恢复，这也可能是过载的一个迹象。

　　2、低温环境：在低温环境下，聚氨酯会变硬变脆。当温度低于-10℃时，其韧性降低。在寒冷地区的矿山筛选等户外作业中，这种情况较为常见。

　　此时，筛网对冲击载荷更为敏感。即使进料量没有达到正常环境下的过载标准，但如果有较大的物料块(如直径大于筛孔直径2-3倍的矿石)以一定速度冲击筛网，导致筛网出现可见的裂纹或破损，就应该判定为过载。另外，在低温环境下，可以通过测量材料的冲击韧性来调整过载判断标准。如果冲击韧性下降超过30%，那么对于瞬间冲击载荷的承受标准也要相应降低。

　　二、湿度环境方面

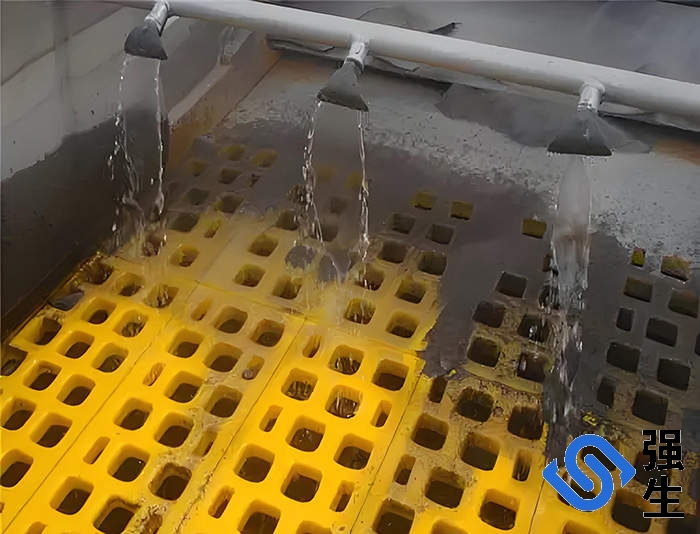

　　1、高湿度环境：高湿度环境会使聚氨酯筛网吸湿。当相对湿度超过70%时，聚氨酯材料会吸收空气中的水分，导致其重量增加、尺寸膨胀。在一些沿海地区或多雨环境下的筛分作业中，这种情况较为突出。

　　要考虑筛网自身重量的增加对承载能力的影响。例如，原本筛网自重为10kg，在高湿度环境下吸湿后重量增加到12kg，那么在计算过载标准时，就要将这增加的2kg考虑进去。

　　吸湿后的筛网可能会出现筛孔堵塞或物料粘连的情况。如果发现有超过20%的筛孔被堵塞，或者物料在筛网上的停留时间比正常情况延长了50%以上，并且筛网出现变形，这也可能是过载的表现。

　　2、腐蚀性环境：在化工、电镀等行业中，聚氨酯筛网可能会接触到各种腐蚀性化学物质，如酸、碱、盐溶液等。这些化学物质会侵蚀聚氨酯材料，导致其强度降低、表面粗糙化。

　　定期检查筛网的腐蚀情况是很重要的。可以通过测量筛网的厚度、硬度等指标来评估腐蚀程度。例如，如果筛网的厚度减少了15%以上，或者表面硬度下降超过20%，那么过载判断标准中的承载能力就要相应降低。另外，观察筛网表面是否有腐蚀坑、裂纹等也是判断过载的依据。如果发现筛网表面有较多(超过总面积的10%)且较深(深度超过1mm)的腐蚀坑，并且在正常进料量下出现筛孔变形或破裂，就应该判定为过载。

　　三、粉尘环境方面

　　1、高粉尘浓度环境：在水泥厂、面粉厂等存在大量粉尘的工作场所，粉尘会不断地沉积在筛网上。当粉尘在筛网上的堆积厚度达到筛网厚度的1/3左右时，就会对筛网的性能产生明显的影响。

　　粉尘堆积会增加筛网的重量，给筛网带来额外的压力。例如，原本筛网设计能承受100kg的物料重量，由于粉尘堆积增加了20kg的重量，就可能接近过载状态。

　　粉尘可能会堵塞筛孔，降低筛分效率。如果发现筛孔堵塞率超过30%，并且筛分效率下降到正常水平的60%以下，即使进料量没有达到常规的过载标准，也应该判断为过载。

　　四、振动和冲击环境方面

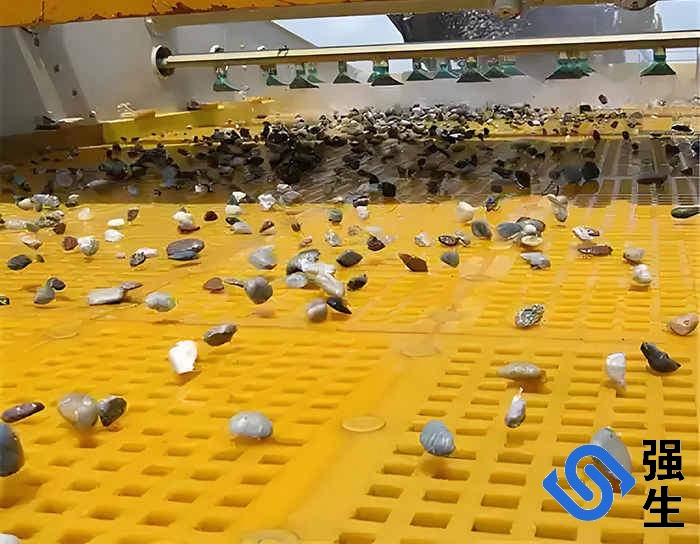

　　1、高振动环境：在振动筛设备中，筛网会受到高频振动。当振动频率和振幅超过设计值时，筛网所受的动态载荷会大大增加。例如，在高频振动筛中，正常振动频率为1500-2000次/分钟，振幅为3-5mm。

　　如果振动频率增加到2500次/分钟以上，振幅达到7mm以上，那么筛网所受的动态力会显著增加。可以通过安装在筛网上的加速度传感器来监测振动加速度。当振动加速度超过设计加速度的130%时，并且筛网出现局部变形(如局部凹陷超过正常允许值的40%)或连接部件松动，就应该判定为过载。

　　2、冲击环境：在一些特殊的筛分作业中，如建筑垃圾处理、矿山粗碎后的筛分等，筛网可能会受到较大的冲击载荷。例如，当有大块的建筑垃圾(尺寸大于筛网尺寸的1/4)或矿石(重量超过50kg)突然冲击筛网时，会产生瞬间的高压力。

　　可以在筛网上安装压力传感器来监测这种瞬间压力。如果瞬间压力超过筛网设计承受最大压力的150%，即使整体进料量没有达到过载标准，也应该判定为过载。同时，观察筛网在冲击后的变形情况，如出现永久性变形(如变形后无法恢复到原来形状的程度超过10%)或筛孔破裂，也是判断过载的重要依据。

　　  根据聚氨酯筛网的工作环境确定其过载判断标准需要综合考虑物料特性、振动参数、环境条件以及筛网自身的物理和化学特性。通过综合评估这些因素，可以制定出合理的过载判断标准，确保聚氨酯筛网在安全、高效的条件下运行
